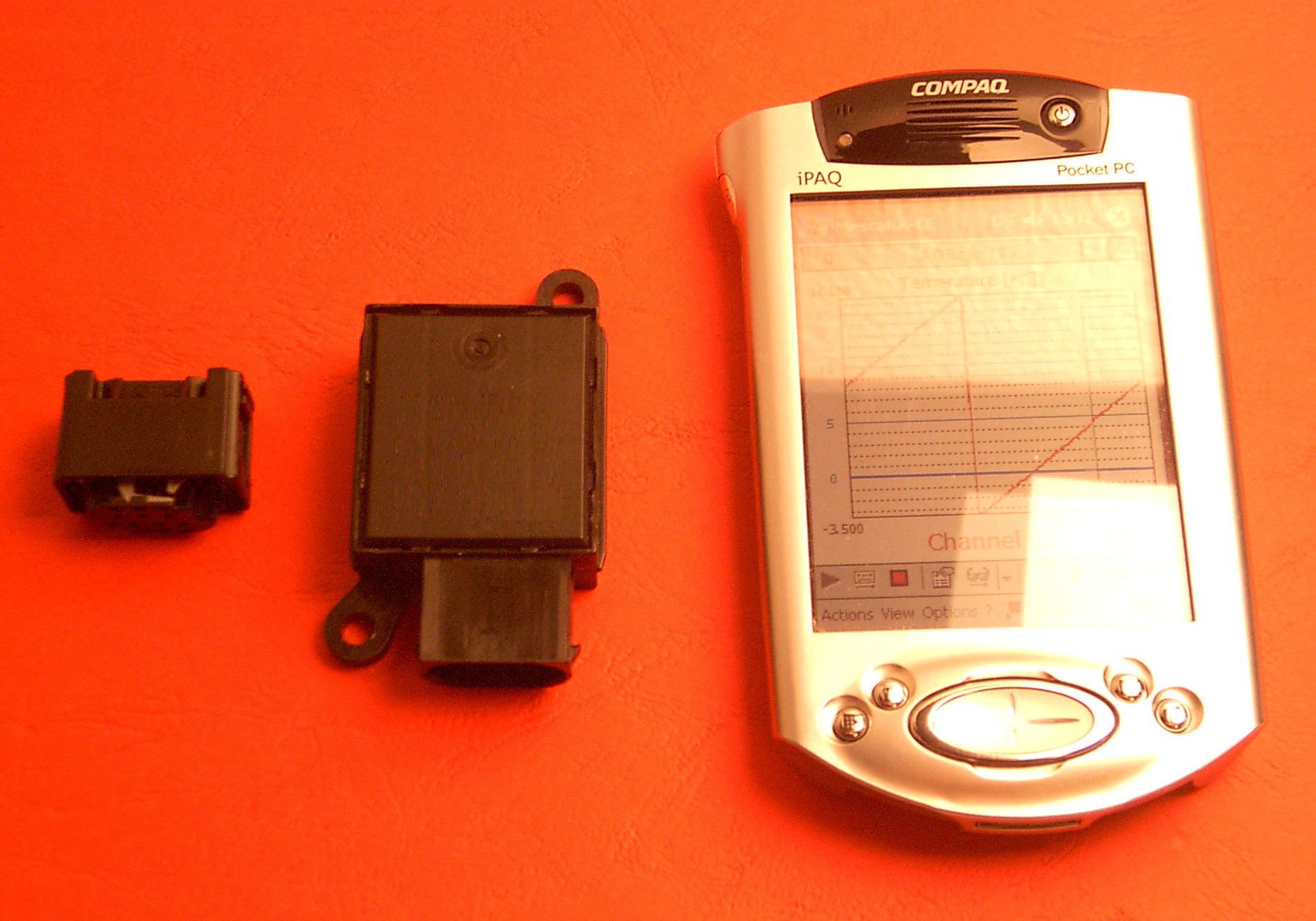

C2BT1 - CAN - Bluetooth Adapter mit Automotive Steckverbinder

ABGEKÜNDIGT !
Mit dem CAN-Bus auf Bluetooth Adapter C2BT1 können CAN-Bus Daten drahtlos über Bluetooth- fähige Geräte ausgetauscht werden. Die CAN-Bus Daten lassen sich so beispielsweise zur Diagnose im Automobil drahtlos auf einem Computer oder einem PDA darstellen. Auch die Übertragung der CAN-Bus Daten über Bluetooth zu einem Mobiltelefon zur Ferndiagnose ist möglich. Zur Befestigung im Automobil besitzt der 62 mm x 42 mm kleine C2BT1 Adapter zwei herausgeführte Befestigungsflansche. Angeschlossen wird der Adapter über einen im Automobilbereich gängigen Micro Quadlok Steckverbinder. Der C2BT1 erfüllt die CAN Spezifikation 2.0A und 2.0B mit bis zu 1Mbit/s. Die Bluetooth Datenübertragung erfolgt über das "Serial Port Profile". Die Konfiguration des C2BT1 wird über Bluetooth vorgenommen. Die Funkreichweite beträgt bis zu 15 m. Der Temperaturbereich umfasst -40 bis +85 Grad Celsius.

C2BT2 - CAN Bluetooth Adapter mit 9-pol. D-Sub

Mit dem CAN-Bus auf Bluetooth Adapter C2BT2 können wie beim C2BT1 CAN-Bus Daten drahtlos über Bluetooth- fähige Geräte ausgetauscht werden. Die Funktionsweise ist identisch zum C2BT1. Der C2BT2 besitzt im Gegensatz zum C2BT1 einen 9-poligen Sub-D Anschluß.
Anwendungen:
- Range Prediction in der e-Mobility
- Erweiterung von Navigationssystemen
- Akkuzustandskontrolle bei eBikes, Rollstühlen, Elektrofahrzeugen
- Konfiguration von CAN Bus Netzwerken
- Sitzverstellungen über Android
- Reifendruckvisualisierung
- Sichere Datenübertragung in Baumaschinen
- Zugangskontrollen, Türoffnersysteme
- Überwachung von Hochspannungsnetzen
- Logistik - Drahtloskopplung von Trailern mit der Zugmaschine

Vollständiges Datenblatt English version: DS4113H_E.pdf

Vollständiges Datenblatt German version: DS4113H_G.pdf

COMMAND EXAMPLES / Beispielbefehle: C2BT_Command_Examples.txt

Verwendung der Filter und Masken: DS220311A.pdf

Excel Tabelle zur Berechnung von Filtern und Masken: C2BT_Filter_Masks.xls

Android CAN2BTUtil Demo APK File direkt auf's Tablett oder Handy: CAN2BTUtil.apk

Android CAN2BTUtil Demo APK und Source Code: CAN2BTUtil.zip

Android und .Net Applikation Sources Framework: Framework.zip

Zum Bluetooth SIG Listing: Produktlisting bei der Bluetooth Special Interest Group (SIG) Zertifikat der Bluetooth Special Interest Group

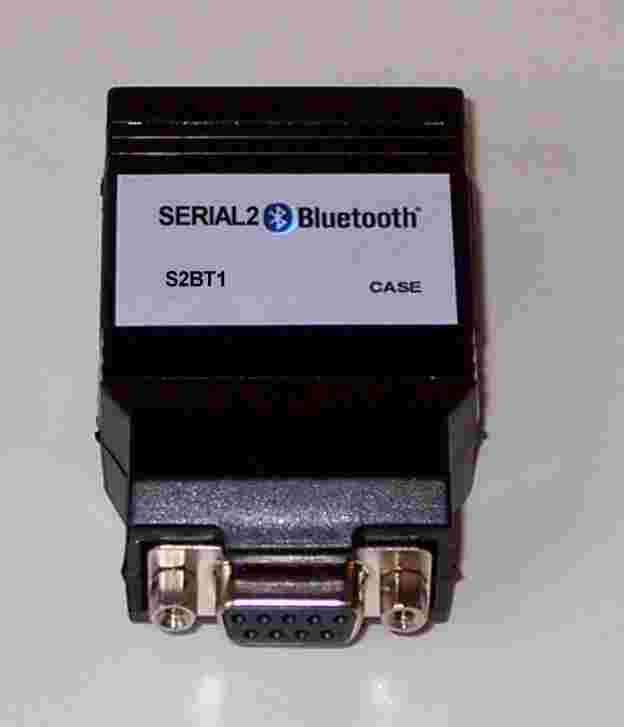

S2BT1 - Bluetooth - seriell Adapter
Der S2BT1 ermöglicht Ihnen eine einfache und schnelle Kabellose Übertragungstechnologie zu Seriellen RS-232 Geräten.
Kompatibilität : - Bluetooth 2.0
Antenne : Integrierte Antenne
Sender Leistung : - Class II bis zu 15 Metern
Empfänger Leistung : - Rx Sensitivity - 85dBm
Datenübertragung : - Bis 115‘200bps
Profile : - Serial Port Profile (SPP)

Weitere Informationen senden wir Ihnen gerne zu.

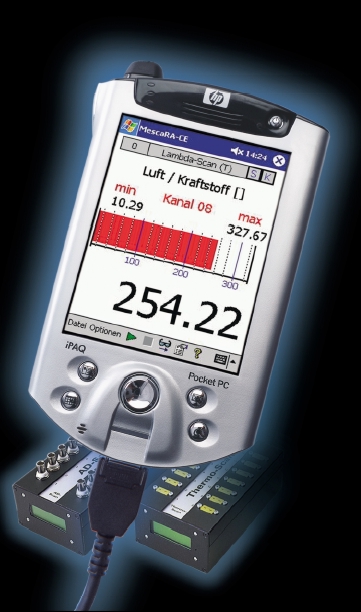

CAN-Bus Analysesoftware für PDA`s

MescaRA-CE 2.0 ist ein kompaktes und einfach zu bedienendes Anzeige- und Mess-Tool für Pocket-PC’s und wurde speziell für den Einsatz im Fahrzeug konzipiert.

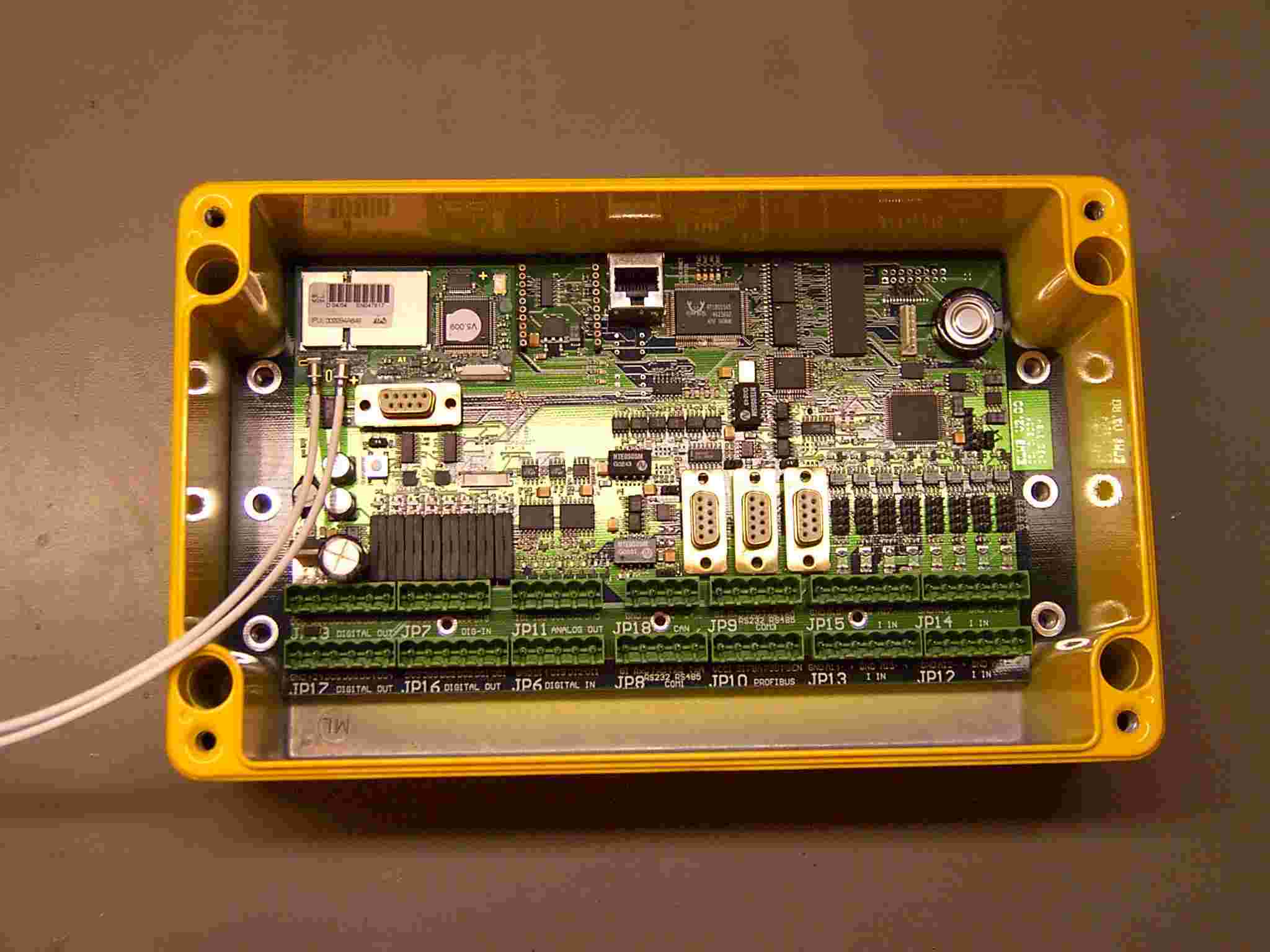

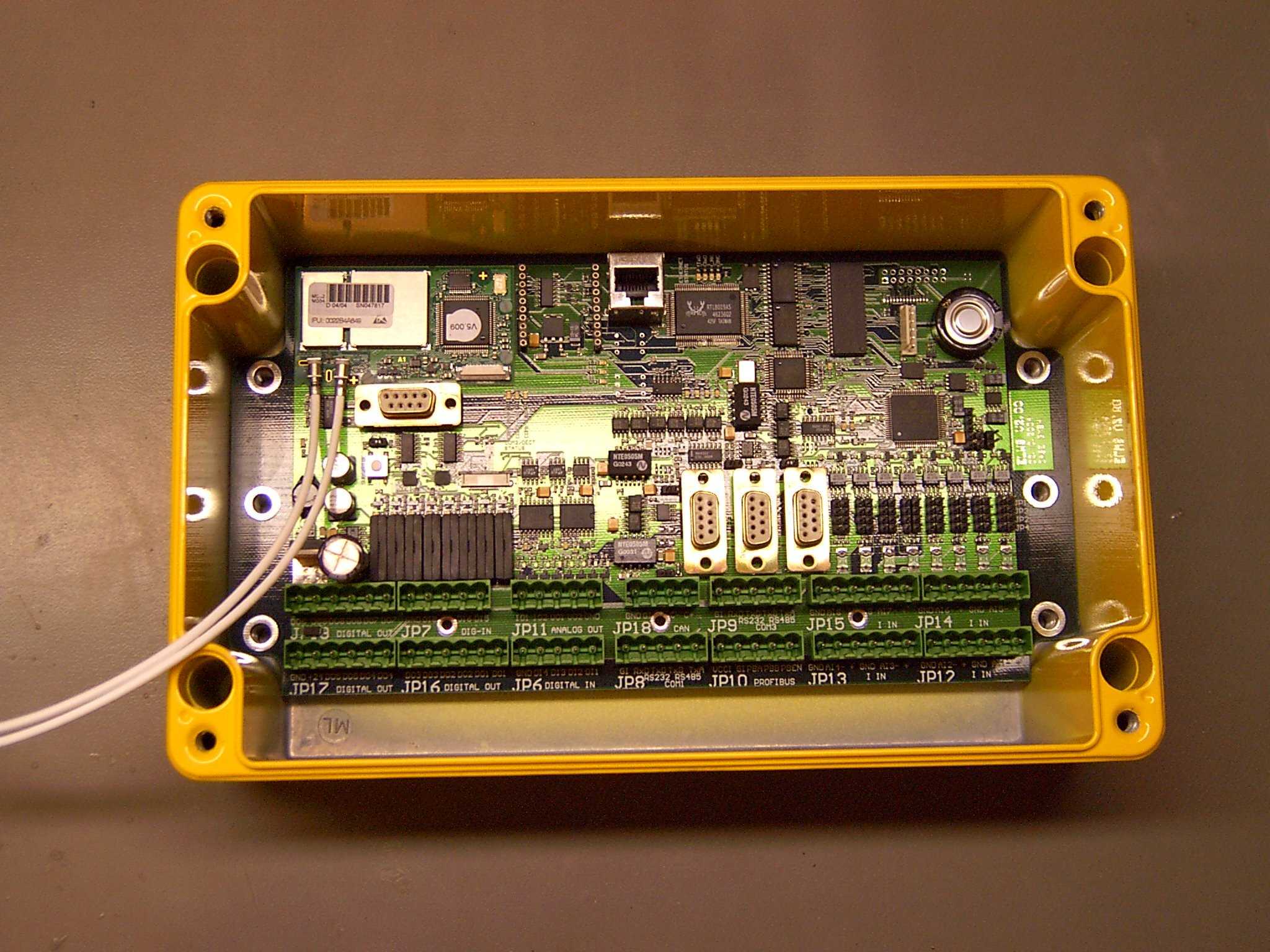

ELWS_V20x

Dezentralisierte Prozesssteuerung und Messdatenerfassung

Leistungsfähiges Meßdatenerfassungsmodul mit Wireless LAN, CAN, Ethernet, Profibus, ADC, DAC, Bluetooth, DECT, RS232, RS485 und SD-CARD. Die ELWS_V201 unterstützt grafische Softwareplattformen wie LABVIEW oder DASYLAB. Weitere Informationen senden wir Ihnen gerne zu.
